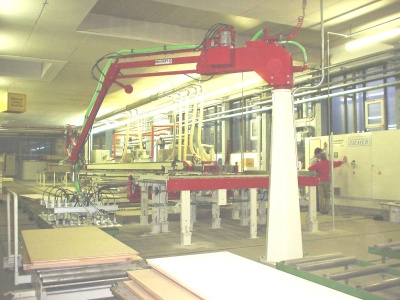

Anlage zum Schleifen und Lackieren von Türblättern

Technische Daten:

Die Werkstücke (Türen) werden an 2 Längskanten und einer Kopfkante bearbeitet.
Es können Werkstücke mit Falz, Doppelfalz oder ohne Falz bearbeitet werden.
Die Werkstücke werden auf die Beschickrollenbahn gelegt und zwar so, dass die zu bearbeitende Kante rechts am Anschlaglineal zu liegen kommt.
Bei der Bearbeitung der Längskanten werden die Mitnehmernocken in den Vorschubketten weggeschaltet, die linke Maschinenseite wird über die elektronische Breiteneingabe auf Position gebracht.
Nach dem Startsignal wird das Werkstück auf der Rollenbahn bis zum Anschlag gefördert.

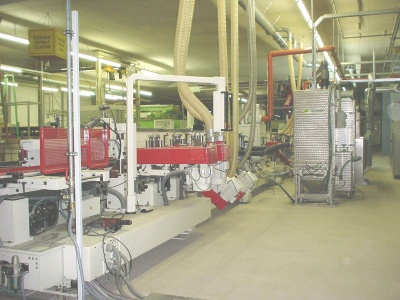

Die Querriemen übernehmen das Werkstück und fördern es in die Kantenbearbeitungsmaschine.
Die 3 oberen, angetriebenen und schräggestellten Einzugsrollen bringen das Werkstück ans Lineal.
Die Oberdruckriemen ( 2 x 70 mm breit) spannen das Werkstück fest.

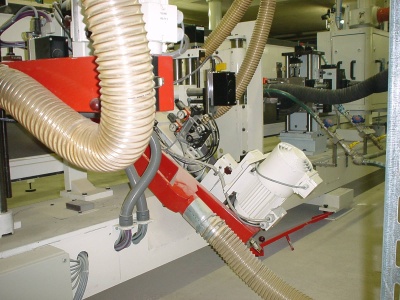

Die zur Bearbeitung erforderlichen Schleifaggregate werden in Position gebracht.
Das Werkstück passiert die Schleifaggregate 1 - 4 (Holzschliff), an welchen der Falz (die Fälze) und der Überschlag geschliffen werden.
