Kantenanleimmaschinen

Lagernummer:	004/00/Lg
Technische Daten:	einseitige Maschine Linksmaschine SK-Verleimteil Kappen 2 x Fräsen Schwabbeln Nutmotor

Lagernummer:

036/00/Lg

Technische Daten:

Baujahr 1974
Kettenbahnüberstand gegenüber Oberdruck 800 mm
gleitende Kette mit Nocken
Nockenabstand 1.000 mm
pneumatischer Ausrichter beidseits 1 Stück
feste Seite links
bewegliche Seite elektromotorisch verfahrbar mit
Schleichgang und Elektronik für Breitenverstellung
Sieb+Maier
Arbeitshöhe 830 mm
Bestückung:
- Ritzen und Zerspanen - Huckepack-Ausführung
- Ritzsägenmotor steuerbar 2,2 kW, 100 Hz
- Zerspanermotor 4,4/6 kW, 50/100 Hz
- 1 Fräsmotor 4,4/6 kW, 50/100 Hz schwenkbar
- nur auf linken Seite - 1 Zusatzständer Fräsaggregat 3 kW, 100 Hz
- Verleimteil für Einfachrolle
- Kappaggregat
- Bündigfräsaggregat
- Freiplatz
- Schwabbelaggregat
Umformer 100 Hz
Umformer 300 Hz
Schaltschrank
Schallschluckhauben - Eigenbau

Lagernummer:

001/02/Lg

Technische Daten:

Linksmaschine - Softforming
max. Werkstückausstand ca. 100 mm
Vorschubkette mit gummierten Kettenplatten
Vorschubgetriebe
angetriebener Oberdruck
Einlauflineal links
2 Stück Formatfräser vertikal
Schallschutzhaube
Einfachrollenteller Durchm. 650 mm
Schmelzkleberverleimteil
pneumatisch gesteuertes Kappmesser
Leimtopf
Hauptandruckrolle
Softforming Andruckzone
Kappaggregat
Bündigfräsaggregat
Fasefräsaggregat
Fräsmotor 1 vertikal
Fräsmotor 2
Fräsmotor 3
Schallschluckhaube
Schleifaggregat
Werkstückunterstützung mit Zentralverstellung
Schaltschrank, Umformer

Lagernummer:	001/03/Lg
Technische Daten:	Typ: KF64/08/E/10/I I. Maschine Arbeitsbreite 1.500 mm rollende Kette Ritzen, Zerspanen, Fräsen, Doppelrollenmagazin Softformingverleimteil und Softformingandruckzone, 3-fach verstellbar Kappen, Bündigfräsen, Fasefräsen, Nutsäge, Schwabbeln Umformer 100 Hz, Umformer 300 Hz Homatic-Steuerung Elektroschaltschrank, Bedienpult

Lagernummer:	007/04/Lg
Technische Daten:	Arbeitsbreite ca. 1.500 mm Formatteil mit Ritzen, Zerspanen, Fräsen Verleimteil für gerade Kante geeignet bis 3 mm Kappsäge, Bündigfräsen, Fasefräsen (Radius) Radiusziehklinge Schwabbeln

Lagernummer:

013/04/Lg

Technische Daten:

Falzkantenmaschine
Anschlusswerte: 380 V/3 Phasen/50 kW
einseitige Falzkantenanleimmaschine in Rechtsausführung zur Verarbeitung von schmelzklebervorbeschichteten verformbaren Kantenmaterialien (Folien und Furniere) nach dem Verformungsverfahren
Türdurchlauf mit Falz nach unten
Maschinenständer mit Transportkettenbahn und elektrisch einstellbarem Doppelriemenoberdruck
Werkstückdicke ca. 10 - 55 mm
Werkstückbreite min. 140 mm
Kantendicke 0,4 - 1,0 mm
Vorschub 10 - 30 m/min.
Vorschubgeschwindigkeit nicht gleich Arbeitsgeschwindigkeit
Pneumatikanschluß 6 bar

Rechtsmaschine
gleitende Kette, Kettenplatten 80 mm breit, 60 mm lang, automatische Zentralschmierung
Oberdruckwerk mit Verbundkeilriemen 70 mm breit, Höhe motorisch einstellbar, max. Höhe 70 mm (Skala)
Einlauflineal rechts
Bedienpult schwenkbar, rechts
Falzfräsaggregat auf Kreuzsupport, manuell einstellbar über Skala, Motor 380 V, 7,5 kW, 100 Hz, 6.000 UpM
Doppelständer mit 2 Kreuzsupporten mit je 1 Motor 380 V, 2,2 kW, 100 Hz, 5.650 UpM, Einstellung über Skala
Schallschutzhaube über Formatteil - 1 Tür mit Beleuchtung und elektrischer Verriegelung
Verleimteil mit Rollenteller, Heißluftgebläse für Falzkante, vorbeschichtet von unten, Andruckzone
Verleimteil mit Rollenteller, Heißluftgebläse für Falzkante, vorbeschichtet vertikal, Andruckzone
Verleimteil mit Rollenteller, Heißluftgebläse für Überschlagkante, vorbeschichtet vertikal, Andruckzone
Kappaggregat, horizontal auf Rundführungen mit Tiefkappeinrichtung 20 mm, Sägendurchmesser 150 mm, 2 x 0,33 kW, zum Kappen des vorderen und hinteren Kantenüberstandes mit zwei HF-Motoren 0,3 kW, 200 Hz
Schallschutzhaube über Kappaggregat - 1 Tür mit Beleuchtung und elektrischer Verriegelung, Länge ca. 1.400 mm
Heißluftgebläse, beheizter Druckschuh für Falz, Druckrollen für Falz, gekühlter Druckschuh, Druckrollen
Fasefräsaggregat von unten, schwenkbar mit 1 Motor Y 220V, 0,56 kW, 200 Hz, 11.200 UpM, seitliche Tastung
Fasefräsaggregat mit 2 Motore, je 0,55 kW, 200 Hz, schwenkbar, Tastrolle von oben, Tastrolle von unten, seitliche Tastung mittels Schuh, oberer Fräsmotor mit Oberdruckwerk einstellbar
Schallschutzhaube über Fräsaggregat mit Beleuchtung und elektrischer Verriegelung - 1 Tür, Länge = 1.780 mm
Freiplatz ca. 500 mm
3 Schleifaggregate, von unten, von oben, von unten
Schwabbelaggregat mit 1 Motor von unten, 380 V, 50 Hz, 1.380 UpM, 0,55 kW
Maschinenauslauf 500 mm
Lenze-Vorschubgetriebe, 11 kW, 10 - 40 m/min. lt. Anzeige
Röllchenschiene
Absaugung: 1 x Durchmesser 220 mm, 1 x Durchmesser 180 mm

Lagernummer:

014/04/Lg

Technische Daten:

Baujahr 1988
Anleimerhöhe max. 60 mm, Dicke 0,4 - 20 mm
Kappschere bis Dicke max. 3 mm
Anleimen, pneumatische Kappschere, Doppelkappsäge,
Vorfräsen, Feinfräsen, Freiplatz nach der Schutzhaube
Leimsystem - Walze, mit obenliegendem Leimtopf 8 l
Magazinplatte für Rolle und Leiste HL 27, 8 Grad - Magazin
Linksmaschine, gleitende Kette
Oberdruck mit Verbundkeilriemen 70 mm breit
Oberdruckverstellung manuell mit Sico-Zählwerk
Einlauflineal

Lagernummer:

004/05/Lg

Technische Daten:

Maschine II
Softforming
Rollenmaterial, Streifen, Leiste
Arbeitsbreite 3.500 mm
Neuaufrüstung mit Kette, Breitenverstellung und diversen Aggregaten 2003
rollende Kette mit Nocken, Nockenhöhe über Programm wählbar
Nockenabstand 500 mm, Kettenrückführung - Sonderlösung, Rollen von unten
nach vorn überstehende Kettenbahn für 800 mm lange Teile, welche vor dem Nocken angelegt werden können
pneumatisch betätigte Hubschienen und fest montierte Auflagen
obere Bremshebel am Oberdruck
Breitenverstellung mittels Kugelrollspindeln und Servomotor
Zentralabsaugrohr in Lärmschutzhauben
Aggregate je Seite:

- Ritzen/Zerspaneraggregat als Huckepackgruppe
- mit Motoren:
- 1 x 400 V, 100 Hz, 2,2 kW, 6.000 UpM
- 1 x 400 V, 100 Hz, 6,6 kW, 6.000 UpM
- Ständer 900 mm hoch, Vorderseite
- Universalfräsaggregat, schwenkbar, mit Motor
- 400 V, 100 Hz, 4,4 kW, 6.000 UpM
- Ständer 600 mm hoch, Vorderseite
- Universalfräsaggregat, schwenkbar, mit Motor
- 400 V, 100 Hz, 4,4 kW, 6.000 UpM
- Ständer 600 mm hoch, Rückseite
- Radiusfräsaggregat, tastend, pneumatisch steuerbar, schwenkbar
- Motor 165 V, 1,125 kW, 300 Hz, 18.000 UpM
- Radiusfräsaggregat, tastend, pneumatisch steuerbar, schwenkbar
- Motor 165 V, 1,125 kW, 300 Hz, 18.000 UpM
- Radiusfräsaggregat, tastend, pneumatisch steuerbar, schwenkbar
- Motor 165 V, 1,125 kW, 300 Hz, 18.000 UpM
- Radiusfräsaggregat, tastend, pneumatisch steuerbar, schwenkbar
- Motor 165 V, 1,125 kW, 300 Hz, 18.000 UpM

Pos. 2-7 auf separatem Aggregateträger, seitlich verstellbar, Sicozählwerke
Lärmschutzhaube über Aggregate 1-7, Gesamtlänge 3.800 mm
Reinigungsstutzen
Weißleimangabestation mittels Rolle - horizontale Kleberangabe
Weißleimangabestation mittels Rolle - vertikale Kleberangabe
Heizungszone mit Strahlern und 1 Gebläse zum Trocknen und Aktivieren des Weißleimes und Erwärmen des Kantenbandes
2-fach Magazinplatte für Rollenmaterial
2-fach Rollenteller für Durchmesser 900 mm
Andruckzone mit 1 pneumatisch betätigter Rolle Durchmesser 200 mm und 3 pneumatisch beauflagten Rollen Durchmesser 150 mm für gerade Kanten
Druckzone mit auswechselbaren Rollensätzen für Softformingkante am oberem Druckwerk befestigt, pneumatisch ein/ausrückbar vertikal
Kappaggregat/Schrägkappen mit 2 Motore 165 V, 300 Hz, 0,3 kW, 18.000 UpM
Bündigfräsaggregat mit 2 Motore übereinander, von oben und unten tastend, 165 V, 300 Hz, 0,6 kW, 18.000 UpM
Fasefräsaggregat mit 2 Motore, von oben, unten und seitlich tastend, 165 V, 300 Hz, 0,3 kW, 18.000 UpM
Formfräsaggregat von oben mit 2 Motoren 165 V, 300 Hz, 0,3 kW, 18.000 UpM
Universalfräsaggregat am Doppelständer Vorderseite, schwenkbar mit Motor, 165 V, 300 Hz, 3,7 kW, 8.870 UpM
Universalfräsaggregat am Doppelständer Hinterseite, schwenkbar mit Motor, 165 V, 300 Hz, 3,7 kW, 8.870 UpM
Schallschutzhaube über Aggregate, ca. 4.000 mm lang
Freiplatz 400 mm
Bandschleifaggregat, schwenkbar, -45 bis +45°, 705/1.410 UpM
Freiplatz 700 mm
Werkstückauszug 50 mm mit gummierten Ketten
Umformer 100 Hz, Umformer 300 Hz 2x
Schaltschrank ca. 6.300 mm lang
Bedienschaltschrank mit PC-Steuerung im Verbund
mit 2 Stück einseitigen Maschinen
Arbeitshöhe 910 mm

Lagernummer:

006/05/Lg

Technische Daten:

Baujahr 1995
Maschine zur Beschichtung von Faserplatten mit Prägefolie (bisher wurde Folie des Herstellers KURZ aufgeprägt)
Anleimerhöhe max. 65 mm
Werkstückbreite min. 80 mm
Vorschub max. 10 - 30 m/min.
Vorschub stufenlos
Ziehklinke von unten
Leimsystem Prägefolie
Oberdruck, Verbundkeilriemen 70 mm
Schallschutzhaube
oberer angetriebener Einzugsriemen, pneumatisch gesteuerter
Getriebemotor, verstellbar mittels Spindel- und Sicozählwerk
Aggregate:
- Sägeaggregat/Fräsaggregat
  - Motor schwenkbar 90°, 165 V, 3 kW, 300 Hz, 8.220 UpM, Sicozählwerk
- Profilfräsaggregat
  - steuerbar, 8-fach-Revolver, Motor 165 V, 3 kW, 300 Hz, 8.220 UpM, Sicozählwerk
- Fräsaggregat
  - Motor 90° schwenkbar, 165 V, 3 kW, 300 Hz, 8.220 UpM, Sicozählwerk
- Prägefolienaggregat Fabr. Kurz
  - mit 2 Prägeköpfen, Aufspulvorrichtung, Bedienpult, schwenkbar, Sicozählwerke, vmax.=15 m/min.
  - Meterzähler mechanisch
  - Ziehklinge flach von unten, tastend, mit Abblas- und Absaugvorrichtung
  - Rollenschiene mit Stützfüße
  - Vorschub mechanisch regelbar 0-30 m
Umrichter Far. KEB 17 kVA, 21 A, Motor 11 kW
Druckluft: 6 bar
Absauganschluß: 160 mm
Gesamtanschlusswert: 8 kW
Betriebsspannung: 415 V/50 Hz
380 V/50 Hz
Maschinenlänge: 6.150 mm
Platzbedarf: 6.150 x 1.550 x 2.000 mm
Gewicht: 3.500 kg

Lagernummer:

001/06/Lg

Technische Daten:

Baujahr 1987
doppelseitige Kantenbearbeitungslinie
für das Anleimen von Massivholzkanten
Arbeitsbreite max. 2.500 mm
Arbeitsbreite min. 270 mm
Festseite links
Standardmaschine
Kettenplatten 80 mm breit mit Oberdruck
Leimwalzenweiterlauf bei Vorschubstop
Schaltschrank
Magazin HL 23
Kappmesser für 1 mm Einfachrolle
Andruckzone
Vorwärmzone mit Heißluft
Kappen
elektronische Bremse
Fräser
elektronische Bremse
Fasefräsen
elektronische Bremse
Haube
415 V / 50 Hz
Leimaggregat
Frequenzumformer
Elektroniksteuerung
Schmelzkleberverleimteil 10 l mit
elektronischer Temperaturüberwachung

Lagernummer:

002/06/Lg

Technische Daten:

Baujahr 1986
Arbeitsbreite max. 2.500 mm, min. 276 mm
Gesamtlänge 9.300 mm
gleitende Kette
Kettenplatten 60 mm lang, 80 mm breit
motorischer Oberdruck
motorische Breitenverstellung
2 Hauben je Seite mit Beleuchtung
Handbetrieb/Einrichtbetrieb
Maschinenbett bestehend aus: 3 Rundführungen, 3 Spindeln
Schaltpult mit elektronischer Steuerung
Lineal rechts/links, Sicozählwerke
Bedienpult rechts/links Maschineneinlauf
Ausrüstung je Seite:
- Beleimstation, Schmelzkleber, Beheizung Leimbehälter
- Leimwalze, Leimwalzenantrieb mittels Getriebemotor
- Heizzone, 1 Lampe 1.000 mm
- Leistenmagazin bis 20 mm Dicke, 45 mm Höhe
- Leistenvorrat ca. 500 mm
- Leister Lufttusche 9,1 kW mit Gebläse
Andruckzone
- Glocke Durchmesser 180 mm
- 6 Stück Rollen Durchmesser 180 mm
Kappaggregat:
- 2 Motore linear mitlaufend, 0,75 kW, 200 Hz, 12.000 UpM
Bündigfräsaggregat:
- 2 Motore übereinander, von oben und unten tastend, 1,85 kW, 200 Hz, 12.000 UpM
Nutfräsaggregat:
- vertikal, Wellen nach unten, Ständer nach außen kippbar, horizontal tastend,
- federnd gelagert, Sicozählwerke, ca. 3 kW, 200 Hz, 12.000 UpM
Fasefräsaggregat:
- 2 Motore schwenkbar, horizontal, pneumatisch steuerbar, 1 kW, 200 Hz, 12.000 UpM
Freiplatz:
- ca. 400 mm
Vorschub Getriebemotor:
- Fabr. Stöber, 9 kW, stufenlos regelbar mit Handrad
1 Stück Umformer:
- 35 kVA, 200 Hz, 152 A
Absaugstutzen je Seite:
- Kappaggregat 1 x 100 mm
- Bündigfräsaggregat 1 x 180 mm
- Fase-Nutaggregat 1 x 180 mm

Lagernummer:

001/07/Lg

Technische Daten:

Baujahr 1993
Linksmaschine
Anschlaglineal verstellbar mit Spindel und Sico-Zählwerk
2 Stück obere, angetriebene Einzugsrollen, wegschwenkbar
Magazintisch für: Rollenmaterial Durchmesser 850 mm,Leisten und Furnierstreifen
Schmelzkleberleimangabe mit Leimtopf und Walze
Kleberangabe ans Werkstück
Werkstückvorwärmung mit 2 Lampen, 500 mm lang
Einzugswalze/Stachelwalze
verstärktes Kantenkappmesser, max. Kantenhöhe 70 mm, max. Kantendicke 3 mm
große Andruckrolle mit Glocke, Durchmesser 140 mm
6-Rollenandruckzone, pneumatisch beauflagt, Rollendurchmesser 80 mm, Rollenhöhe 80 mm
Kappaggregat, horizontal verfahrbar, mit 2 Motore, 133 V, 0,75 kW, 12.000 min.-1, 200 Hz
Bündigfräsaggregat mit 2 übereinanderliegenden Motoren, 133 V, ca. 1 kW, 12.000 min.-1, 200 Hz
Fasefräsaggregat mit 2 schwenkbaren Motoren, 133 V, 0,4 kW, 12.000 min.-1, 200 Hz
Freiplatz 700 mm

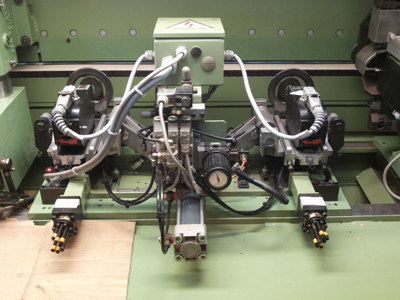

Kopierfräsaggregat unten mit 2 Motore, 133 V, 0,15 kW, 12.000 min.-1, 200 Hz
Kopierfräsaggregat oben mit 2 Motore, 133 V, 0,15 kW, 12.000 min.-1, 200 Hz
Profilziehklinge (Radius) oben/unten, mit horizontaler und vertikaler Tastung
Flächenziehklinge oben/unten, pneumatisch gesteuert
Freiplatz 1.500 mm (evtl. Schleifen)
Schwabbelaggregat mit 2 Stück oszillierenden Motoren, 400 V, 50 Hz, 0,25 kW, 1.400 min.-1
Werkstückauflage mit Röllchenschiene, mit elektrischer Breitenverstellung, Gegendruckeinrichtung, motorisch verfahrbar
Rollenkette mit Kunststoffplatten, 60 mm lang, 80 mm breit
Steuerung IMAtronic
Vorschubgetriebe Fabr. Stöber, 5,5 kW, manuelle stufenlose Geschwindigkeitsregelung 10 - 40 m/min.
Lärmschutzhauben mit elektrischer Verriegelung und Beleuchtung
angetriebenem Oberdruckriemen 32 mm
Höhenverstellung des Oberdruckwerkes mittels Motor
Bedienpult am Maschineneinlauf links
Schaltschrank 2.000 x 500 x 2.000 mm
Umformer 200 Hz, 15 kVA, 65 A
Gesamtlänge: 12.500 mm
Gesamtbreite: 5.200 mm
Arbeitshöhe:
- 830 mm
- 950 mm mit Unterbau
Absaugung:
- 1 x Durchmesser 150 mm
- 4 x Durchmesser 100 mm
- 1 x Durchmesser 80 mm
- 3 x Durchmesser 100 mm

Lagernummer:

002/07/Lg

Technische Daten:

Baujahr: 1989
einseitige Homag-Formatbearbeitungs- und Kantenanleimmaschine Festanschlagseite links
Beschreibung:
Grundmaschine mit durchgehendem Maschinenständer, vorbereitet zum Aufbau der Format- und Kantenbearbeitungseinheiten.
Aggregatträger seitlich verstellbar zur Veränderung des Werkstücküberstandes im Bereich von 40 - 115 mm
Präzise Werkstücktransporteinrichtung mit Blockgliederkette.
Leimrollenantrieb bei Vorschubstop.
Oberdruck motorisch höhenverstellbar mit angetriebenem Verbundkeilriemen.
Werkstückauflage mit Rollenschiene, ausziehbar ca. 700 mm.
Magnetische Motorbremsung der Transportkette.
Vorschub stufenlos regelbar 10 - 40 m/min.
Arbeitshöhe 905 mm
Arbeitsbreite min. 85 mm
Werkstücküberstand verstellbar 40 - 115 mm
Werkstückdicke 8 - 60 mm
Elektro:
- Betriebsspannung 400 Volt, 50 Hz
- Steuerspannung 230 Volt, nach VDE installiert
- Handschalter für Einrichtbetrieb
28 x links
Transportkette rollend mit Kugellagern an Lauf- und Führungsflächen.
Kettenplattenbreite 70 mm.
28 x links
Anschlagnocken für Transportkette, versenkbar
1 x links
Teilezufuhrsystem für einseitige Maschine KF50 zur manuellen Werkstückzuführung für Besäum-, Breiten- und Winkelschnitt
Einzugsvorrichtung
Einlauflineal
Ausrichtstation auf der Festseite zum Ausrichten der Werkstücke gegen den Breitenanschlag.
Breitenanschlag motorisch positionierbar
Einzugsketten mit Anschlagnocken für den Winkelschnitt.
Nockenein- und Ausfahrvorrichtung
Teileabmessung:
Arbeitsbreite 260 mm - 2.700 mm
Länge vor den Nocken 90 mm - 700 mm
1 x links
Automatisierung für Teilezufuhrsystem zur automatischen Übergabe von Werkstücken von z. B. einem Beschickungstisch bzw. einer Drehstation in die Bearbeitungsmaschine
bestehend aus:
- Werkstückübernahmeeinrichtung
- pneumatisch abklappbarer Breitenanschlag
- elektropneumatische Steuerung für die Einzugsvorrichtung, dem Breitenanschlag sowie der Nockengegenhaltevorrichtung und der Ausrichtstation für den jeweiligen Werkstückdurchlauf
1 x links Vorritzaggregat 1,5 kW gesteuert
1 x links Zerspaneraggregat 4,5 kW
1 x links Fräsständer 900 mm 2 Führungen ca. 550 mm
1 x links - 1 x rechts freier Platz für Standardfräsaggregat
1 x links Lärmschutz Formatteil 1.000 mm mit zentraler Absaugung
5 x links Verlängerung Lärmschutz Formatteil um 100 mm ca. 800 mm
1 x links - 1 x rechts freier Platz für freie Einlegelänge ca. 1.650 mm
1 x links Werkstückvorwärmung bis 45 mm Werkstückdicke zur Erwärmung der Werkstückkante vor der Leimangabe. Zur Verbesserung der Verleimqualität.
1 x links Schmelzkleberleimaggregat QA 22/27
1 x links Leimbehälterabhub bei Vorschub Stop
1 x links Magazin HL 22
1 x links Rollentrenneinrichtung für Einfachrolle 1 mm
1 x links Druckzone G
1 x links Kappaggregat WK32 Fase/Gerade/Massiv 1 kW
1 x links Vorfräsaggregat oben und unten 1,125 kW, 2 Motoren übereinander
Änderung: Motoren im Gleichlauf arbeitend.
1 x links Fräsaggregat Soft oben/unten 1,5 kW
ca. 540 mm
1 x links - 1x rechts freier Platz für Universalfräsaggregat
1 x links Eckenfräsaggregat WF 42
1 x links Schablonensatz für Eckenfräsaggregat WF42 R=2 mm
1 x links Lärmschutz Aggregatteil 1.000 mm mit zentraler Absaugung
37 x links Verlängerung Lärmschutz Aggregatteil um 100 mm
ca. 650 mm
1 x links freier Platzfür Profilschleifaggregat PF 10
1 x links Fasebandschleifaggregat 45 Grad unten
1 x links Fasebandschleifaggregat 45 Grad oben, 1 Motor 0,55 kW
1 x links Profilschleifaggregat PS10
1 x links Oszillationseinrichtung für PS 10 - 15
1 x links Zwischentransport am Auslauf KF/FL 700 mm lang in Verlängerung der Transportkette
1 Stück Frequenzumformer 15 kVA, 100 Hz, IP 54 mit Verbindungskabel zum Schaltschrank ca. 3 m lang
1 Stück Frequenzumformer 20 kVA, 300 Hz, IP 54 mit Verbindungskabel zum Schaltschrank ca. 3 m lang
1 Stück Grundelektronik 18
1 Stück Eingabe-Einheit
1 Stück elektronische Streckensteuerung 18

Lagernummer:

003/07/Lg

Technische Daten:

Baujahr 1990
Ausführung zum Verformen und Verleimen sowie Nachbearbeiten von überstehenden Flächenmaterialien
Festanschlagseite links
Biegevorgang von unten nach oben
Grundmaschine mit Werkstücktransporteinrichtung, vorbereitet für den Aufbau der Bearbeitungseinheiten.
Transportkette 80 mm breit mit Gummiauflage.
Oberdruck mit angetriebenem Verbundkeilriemen
motorisch höhenverstellbar
automatische Zentralschmierung der Kettenbahn
Werkstückauflage mit Rollenschiene
Einlauflineal seiten- und höhenverstellbar
flexibles Aufspannsystem für die Bearbeitungseinheiten
Werkstücküberstand 70 mm
Werkstückdicke 16 - 60 mm
Arbeitsbreite min. 150 mm
Schichtstoffüberstand
Profilabwicklung max. 80 mm
Arbeitshöhe 920 mm
Vorschub stufenlos regelbar 8 - 30 m/min.
1 x links Einzugsvorrichtung 2 Rollen hockklappbar mit schräggestellten angetriebenen Rollen
1 x links Zwischentransport am Einlauf KL 355 mm lang in Verlängerung der Transportkette
1 x links Installation nach SEV u. SUVA ohne Motorbremsen, Betriebsspannung 380 V, 50 Hz, Steuerspannung 220 V, 50 Hz
1 x links Postforming-Fräsaggregat Formatteil, 2 Motore je 1 kW, 50 Hz, 3.000 1/min.
1 x links Abtastung Postformingfräsaggregat
1 x links Postforming-Ritzaggregat oben Formatteil, 1 Motor 1 kW, 300 Hz, 18.000 1/min.
1 x links Fräsaggregat für Deckschicht bei U-Profilen, 1 Motor 2,2 kW, 300 Hz, 9.000 1/min.
1 x links Schichtstoffführung für Überstand > 50 mm
1 x links Lärmschutz Aggregatteil 1.000 mm mit zentraler Absaugung
18 x links Verlängerung Lärmschutz Aggregatteil um 100 mm
1 x links Leimauftrag U80 für U-Profil max. 80 mm Schichtstoffüberstand
1 x links Leimauftrag seitlich
1 x links Heiz- und Abluftstation U80 Ausführung HL
1 x links Grundeinheit Druckzone HL unten für L-Profil
1 x links Druckrollensatz HL unten für L-Profil
1 x links Grundeinheit Druckzone HL oben für U-Profil
1 x links Fräsaggregat oben 0,6 kW, 1 Motor 0,6 kW, 300 Hz, 18.000 1/min.
1 x links Druckwerkaufhängung für Nachbearbeitungsaggregat
1 x links Fräsaggregat 0,6 kW U-Profil/Nuten Deckschicht, 1 Motor 0,6 kW im Gegenlauf arbeitend
1 x links Druckwerkaufhängung für Nachbearbeitungsaggregat
1 x links Lärmschutz Aggregatteil 1.000 mm mit zentraler Absaugung
10 x links Verlängerung Lärmschutz Aggregatteil um 100 mm
1 x links Faseaggregat oben mit Oszillationseinrichtung zum Griffig machen der Kante, 1 Motor 0,25 kW, schräg-, höhen- und seitenverstellbar
1 x links Druckwerkaufhängung für Nachbearbeitungsaggregat
1 x links Zwischentranspo0rt am Auslauf KL 650 mm lang in Verlängerung der Transportkette
1 Stück Frequenzumformer 12,5 kVA 300 Hz IP54 mit Verbindungskabel zum Schaltschrank, ca. 3 m lang
1 x links Vorschubverriegelung für Homagmaschinen

Lagernummer:	005/05/Lg
Technische Daten:	als Maschine I und II einsetzbar Rollenmaterial 3 mm, Leiste, Streifen rollende Kette Komplettbearbeitung Arbeitsbreite doppelseitig 2.500 mm weitere Details auf Anfrage
